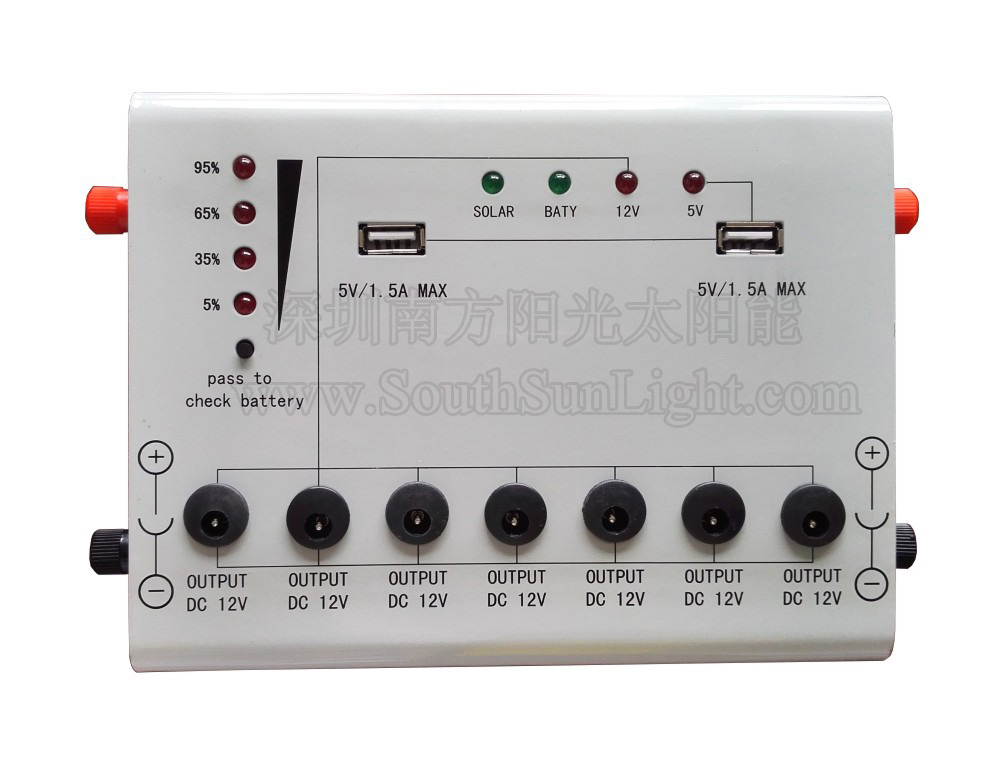

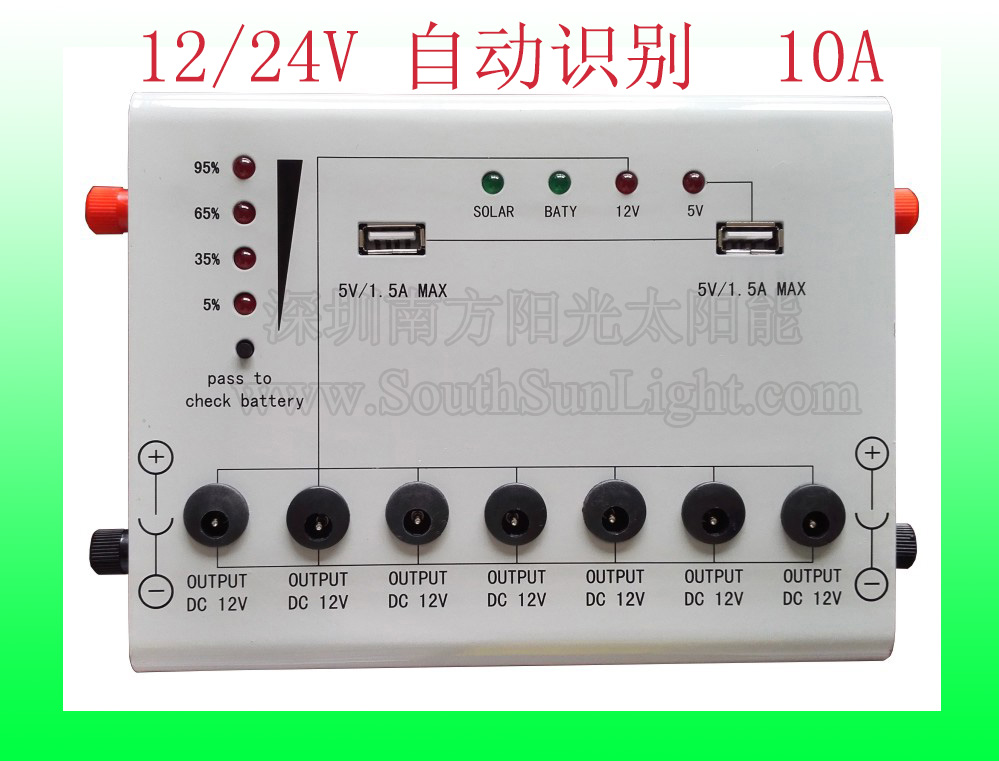

太阳能控制器 12/24V 10A

 一、主特性：1.12V/24V自动识别,适用于12V或者24V系统，能够进行自动识别
Automatic recognition of 12V/24V, suitable for 12V or 24V system, can automatically identify
2.PWM充电模式（带反向充电保护功能）
PWM Controller(with reversed charge protection)
3.系统电压：12V
System Voltage:12V
4.充电电流：10A
Charge and discharge current:10A
5.强充电电压，均衡充电电压，浮充电压三阶段充电控制
Strong charging voltage,Average chaging voltage,Float voltage three-stage charging control
6.全系列电子短路保护
a full range of electronic short circuit protection
7.LED指示充电，放电，电池充电状态
LED indicates charging,discharging,the battery charge status
8.采用铜材质插入端子，减少损耗
All-copper wire,inserted spring,pin,reduce consumption
9.尺寸：210*130*50mm
Size:210*130*50mm


二、 技术参数

技术参数 Technical data
型号 Item No.	NFYG3-S005
额定电压 rated voltage	12V/24V(AUTO)
光伏组件功率 Solar panel power	60/120W	120/240W
额定充电电流 Rated charging current	5A	10A
额定负载电流 Rated load current	5A	10A
最大接线直径 Maximum wire diameter	2.5mm²	4mm²
空 载 电 流 Air current	4mA	4mA
强 充 电 压 Strong charging voltage	14.8V/29.6V	14.8V/29.6V
均衡充 电压 Balanced charge voltage	14.5V/29V	14.5V/29V
浮 充 电 压 Floating charge voltage	13.7V/27.4V	13.7V/27.4V
过放保护电压 Over discharge protection voltage	11V/22V±0.2	11V/22V±0.2
负载恢复电压 Load recovery voltage	12.5V/25V±0.2	12.5V/25V±0.2
高压保护电压 High voltage protection voltage	15.5V/31.5V	15.5V/31.5V
工作环境温度 operating ambient temperature	-40~60Ċ	-40~60Ċ
防 护 等 级 Protection class	IP56	IP56
输出12V/24V电压 Output 12V/24V voltage	11-13.2V,*2/24V	11-13.2V,*2/24V
输出12V/24V电流 Output 12V/24V current	5A	5A
输出5V电压 Output 5V voltage	5-5.5V	5-5.5V
输出5V电流 Output 5V current	1.2-1.5A	1.2-1.5A

三、应用:
1)12V直流灯泡、5V微型直流风扇
12V DC lamp,5V mini DC fan
2)手机充电

Mobile phone charging
3)露营供电

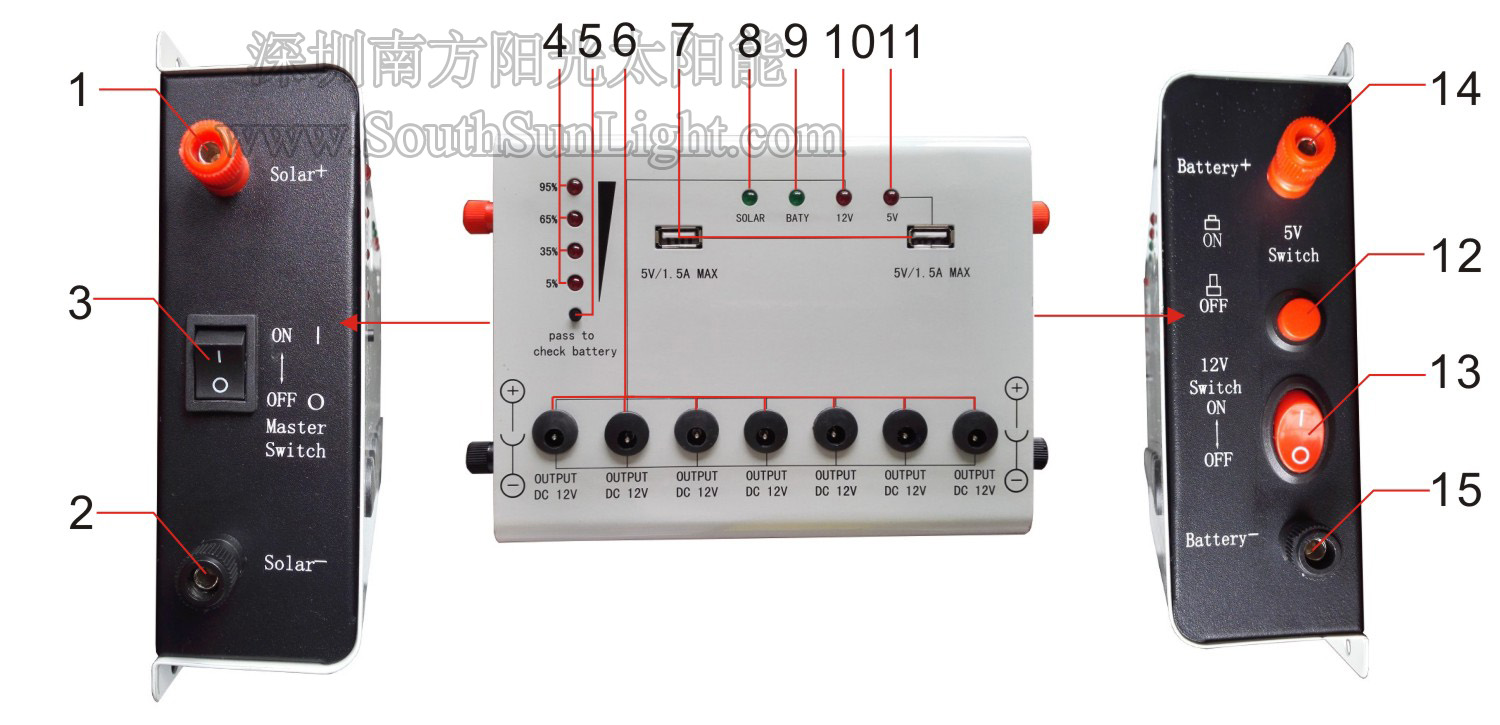

四、图解：



1.太阳能板正极连接端口
Solar input terminal +
2.太阳能板负极连接端口
Solar input terminal -
3.总开关
Mater Switch(open before use)
4.电池电量指示灯
Battery capacity indicator
5.电池电量查看按钮
Check button of battery’s power
6.DC12V/24V输出端口
DC 12V output
7.USB5V输出端口
5V USB output
8.充电指示灯
Solar charging indicator
9.电池指示灯
Battery working indicator
10.DC12V输出指示灯
12V load indicator(shine means working)
11.USB5V输出指示灯
5V output Switch
12.5V输出按钮
5V outout Switch
13.DC12V输出开关
12V output Switch
14.电池正极连接端口
Battery input terminal +
15.电池负极连接端口


五、产品PRODUCT
参数PARAMETER
1)太阳能电池板最大功率：180w18v
MAX Solar panel:180W18V
2)蓄电池最大容量：12V150AH
MAX Battery:12V150AH
3)控制器:12V10A
Controller:12V10A
4)输出电压：5V+12V
Output voltage:5V+12V
5)输出接口：9（2 个USB 5V，7个直流12V）
Output interfance:9(2for USB,7 for DC)
USB输出电压：5V
USB Output voltage:5V
USB输出电流1500mA
USB Output current:1500mA
直流输出电压：12V
DC Output voltage:12V


六、充电/工作时间：
CHARGING/WORKING TIME:
充电/工作时的太阳能电池板和电池
Charging/Working time Solar Panel and battery
